При прошивке, за что очередной раз огромнейшее СПАСИБО Максиму inkotoro , системы ESP, установкой которой я сейчас занимаюсь и штатной сигнализации, мне в нагрузку досталась прошивка датчика дождя. Для себя, этот датчик, считал не очень полезной вещью и установку сего девайса не планировал, но раз прошилось, значит поставим.
Для установки датчика нужно было:
1. Потолочная проводка от LTZ Cruze Station Wagon. От вагона, потому что у вагонов с завода, даже в минимальной комплектации, есть подсветка в козырьках.
2. Датчик дождя.
3. Линза датчика дождя.
На авито было найдено вот такое предложение, всего за 1000р, в Кургане.
Сразу же выкуплено и отправлено.

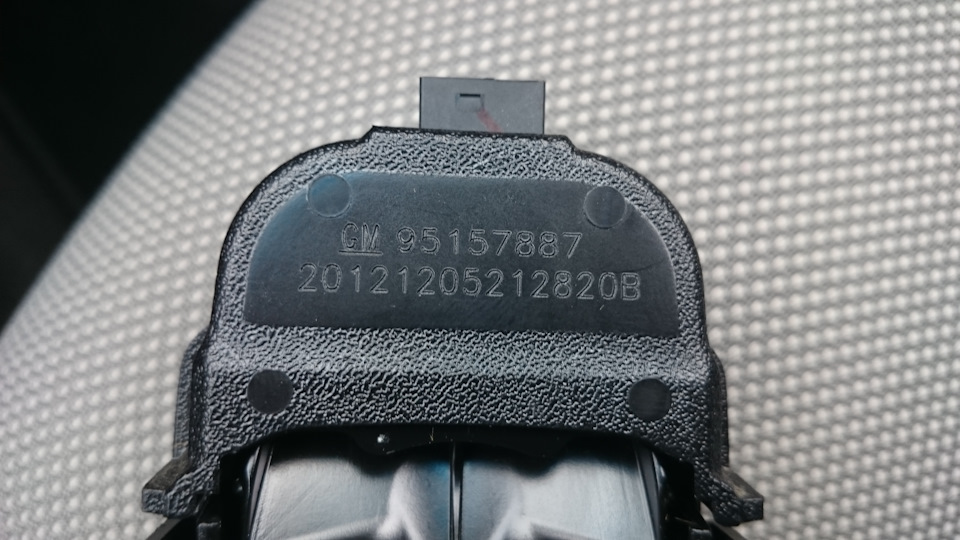

Номер датчика дождя
После получения, все было разобрано
Проводку решил менять из-за того, что у меня уже слишком много раздельных проводов шло на потолок. Провода на регистратор, на зеркало с автозатемнением, на микрофон и на подсветку кнопок потолочных плафонов. По этой причине и по тому что у меня полностью переделаны потолочные плафоны, проводка была подвержена сильной переделке.
После чего началась ее замена.
Снял потолок и выдрал старую проводку
Вклеивал новую проводку, на тот же термоклей, который остался на потолке, разогревая его монтажным феном.
Пока потолок был снят, решил без фанатизма, зашумить крышу. Тут без подробностей, речь не об этом…
Скажу лишь, что одному этой хренью заниматься оказалось очень сложно)
После возвращения потолка на место, полез разбираться с проводкой салонной.
Под датчик дождя ее нет, зато есть под блок датчиков присутствия (далее ДП) для штатной сигнализации о_О, который в нашей стране не ставят вообще ни в каких комплектациях. Как оказалось и в этом есть плюсы. В связи с этим, мне при установке плафонов, с подсветкой кнопок, не пришлось тянуть провод на подсветку кнопок, так как на блоке ДП должна быть кнопка с подсветкой, для отключения его. И второй плюс, шина, по которой блок ДП должен был общаться с блоком ВСМ, она одна с датчиком дождя, т.е. идет от туда от куда надо и куда надо.

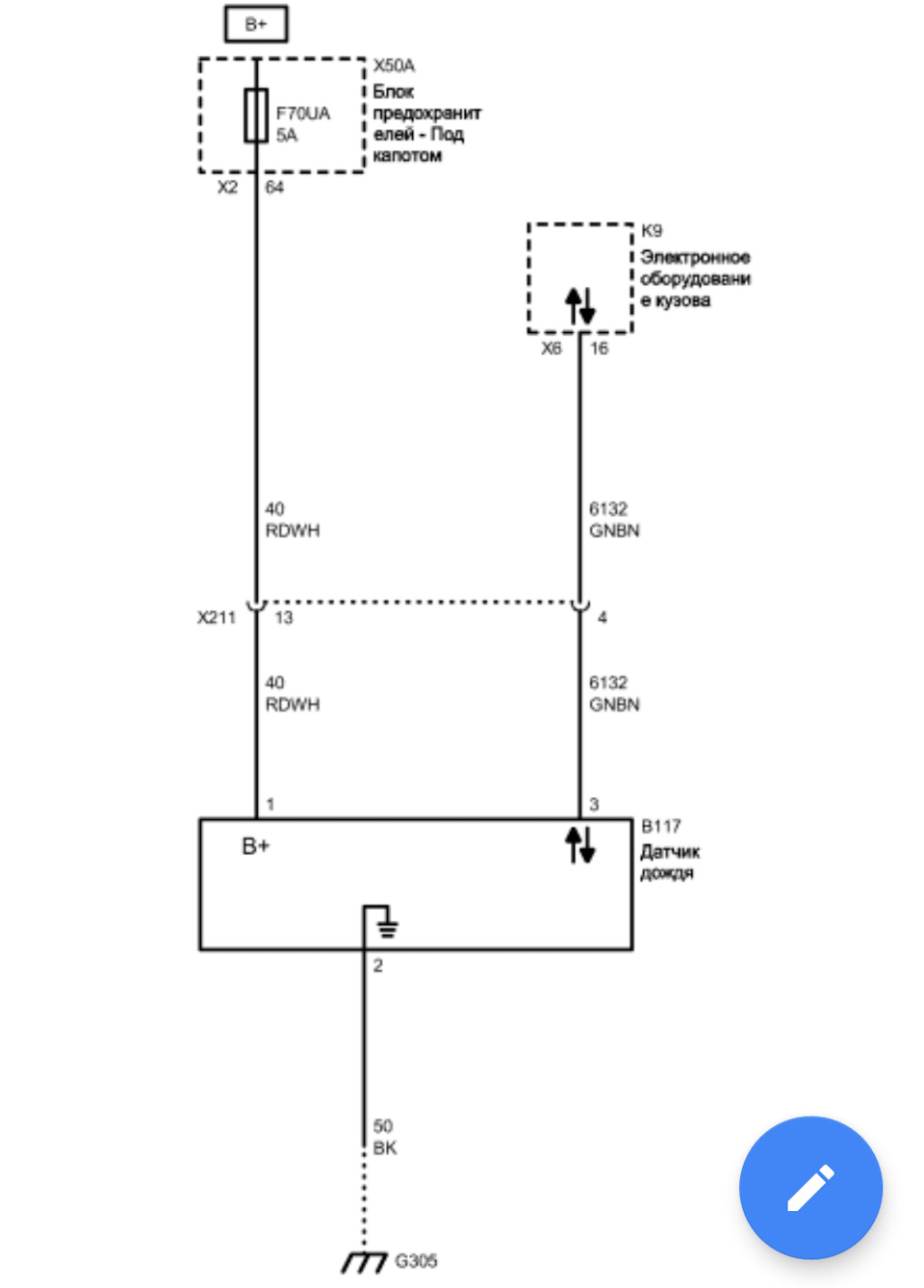

Пока вопрос только по питанию, точнее по плюсу. Для датчика дождя он должен приходить на 13 пин разъема и быть постоянным от АКБ, а тут приходит на 11 и это тоже постоянный плюс, но на одной схеме он в одной цепи с 13 пином, в другой схеме, он в цепи штатной сигнализации, а там есть логика отключения от нагрузки. Не было уже времени и желания проверять, пока подключил как есть, позже проверю.
Установка самого датчика тоже еще тот гемор. В тех комплектациях где его нет с завода, нет и окошка в шелкографии на лобовом стекле.
Долго думал куда и как поставить датчик, так как менять лобовое только ради датчика смысла нет.
Сначала думал поставить рядом с пластиком у зеркала, но надо было придумать удлинитель провода, так как тот что есть, рассчитан по длине только на штатное место.
Решил прорубить окошко) Так как заводскую шелкографию ни чем не смыть и соскаблить ее не реально из-за дикой адгезии к стеклу, было решено шкурить. В планах было применить наждачку сначала 800, потом 1500, 2000 и после полирнуть оксидом церия. План шикарный, стекло должно было быть после этой обработки как с завода, но, сука, дурная голова…
Разметил область, взял дремель, старую, небольшую присоску, вырезал по ней круг из 800й наждачки, все это соединил и получил что-то типа не большой шлиф машинки. Попробовал, шкурит шикарно, но медленно и черт меня дернул взять насадку с более крупной наждачкой, думал ща верхний слой сниму, а потом 800й выровню…
В итоге получил несколько микро сколов, которые ни 800й, ни даже 400й убрать не удалось((((((
Расстроившись, прогнал, не в охоточку, 1500й и 2000й, без оксида и т.д. В итоге еще и с расположением окошка просчитался, сдвинул ниже чем надо на 4мм.
Взял первый попавшийся прозрачный скотч, шириной в см, понадобилось три полоски и вклеил датчик как получится(
Датчик дождя устанавливается на автомобили Шевроле Круз с 2010 года. Его задача — определение количество скопившейся на ветровом стекле влаги, и автоматическая регулировка частоты работы стеклоочистителей.
Следы дождя и грязи на лобовом стекле значительно осложняют управление автомобилем, постоянный контроль, включение и отключение дворников отвлекают водителя от дороги.
Оборудование относится к серии новинок и предназначено для того, чтобы повысить уровень комфорта водителя во время движения. Если раньше датчик дождя был включен в комплектацию моделей премиум-класса, то сейчас им оборудуются и более бюджетные автомобили Шевроле Круз.
Установка датчика
Большинство автомобилей, представленных иностранными производителями, выпускаются с уже вмонтированным датчиком дождя, который уже не демонтируется.
Выполнить установку на автомобиль, не укомплектованный данным приспособлением с завода, можно собственными руками.
Процедура достаточно проста и совсем не обязательно обращаться к услугам автосервиса, которые стоят достаточно дорого.
Прибор комплектуется производителем подробной пошаговой инструкцией по установке и настройке.
Принцип работы
В основе работы устройства лежат принципы оптики, что требует его вертикального расположения. Датчик помещают с внутренней стороны лобового стекла авто. На прозрачной поверхности не должно быть царапин, сколов и трещин. Место установки должно находится в зоне охвата щёток.
Специальный ИК-излучатель датчика сканирует внешнюю поверхности автомобильного стекла.
Появляющиеся на нём капли воды и брызги грязи вызывают отражение светового сигнала, давая команду электронному блоку управления о необходимости включения стеклоочистителей.
Особенности установки
Подробная инструкция производителя позволит быстро разобраться с подсоединением проводов. В связи с неудобным расположением разъёма, к которому необходимо подключить провода, процедура может вызвать некоторые сложности. Потребуется снять бардачок и панель, отключить бардачок от освещения.
Процесс достаточно трудоёмкий, поэтому придется немного повозиться. Далее потребуется разобрать разъём. Под замком находится специальная защёлка, на которую нужно будет надавить для того, чтобы вытащить разъём для подключения проводов. Вполне возможно, что понадобится снять боковую накладку правой стойки – так будет проще получить доступ к контактам разъема.
Здесь уже имеется подключение двух проводков, обеспечивающих передачу сигнала от задней панели и аккумулятора. Перед подключением следует заранее подготовить контакты – обжать при помощи специализированного инструмента, выполнить маркировку. Аккуратно придерживая контакты, необходимо подсоединить их в разъём, после чего поместить устройство на место за бардачок и собрать разъем.
Настройка датчика
После завершения установки потребуется произвести настройку датчика. Для этого потребуется переключить регулятор стеклоочистителя в активный режим и обрызгать стекло автомобиля небольшим количеством воды при помощи пульверизатора или любого другого распылителя. Подойдет и простая бутылка, наполненная водой.
Стеклоочистители сработают уже через несколько секунд. Это зависит от модели выбранного для установки датчика. Различные модели обладают несколькими видами режимов работы. Возможности регулировки работы оборудования позволяют установить требуемый режим в зависимости от погодных условий и времени года.
Преимущества применения
Использование датчика дождя обеспечивает следующие преимущества:
- Автоматический режим работы стеклоочистителей и отсутствие необходимости настройки обеспечивают более безопасную езду при вождении в дождливую погоду;
- Максимально очищенное лобовое стекло обеспечивает более эффективную работу электронных устройств, например – видеорегистратора;
- Использование современных технологий в процессе производства аппаратуры обеспечивает высокую чувствительность датчика к дневному, вечернему и ночному свету;
- Скорость движения транспортного средства оказывает существенное влияние на функционирование очищающих щеток. При увеличении скорости интервал уменьшается и увеличивается при снижении;
- Благодаря автоматической работе датчика обеспечивается более точный контроль движения, незначительные детали не отвлекают водителя от управления авто.
