Предисловие уже было , надоело ездить без музыки. Без радио и т.д. Почти в полной тишине, скучно.
И взялся поставить новую магнитолу. Которая давно пылилась в гараже.
Купил в автомагазине за 200 рублей, универсальный разъем для магнитолы.

Его решил впаять в штатную проводку. Чтобы в случае чего либо, можно было легко менять магнитолу и т.д.
Припаял его к штатной проводке, и изолировал.

Рамку крепления магнитолы вставил в штатное место, и закрепил путем загибания метталических вырезов.
Таким образом рамка жестко вживляется в пластик.

Все работает. Начинаем радоваться эксплуатации.

И теперь несколько вопросов знатокам:
Вопрос 1. Для чего эта фишка?

Вопрос 2. Если снять заднюю обшивку двери, там есть разъем и несколько не используемых фишечек. Как я понимаю для колонок. Кто подключал? Реально работает? Для чего после разъема провод расходится на две половины?

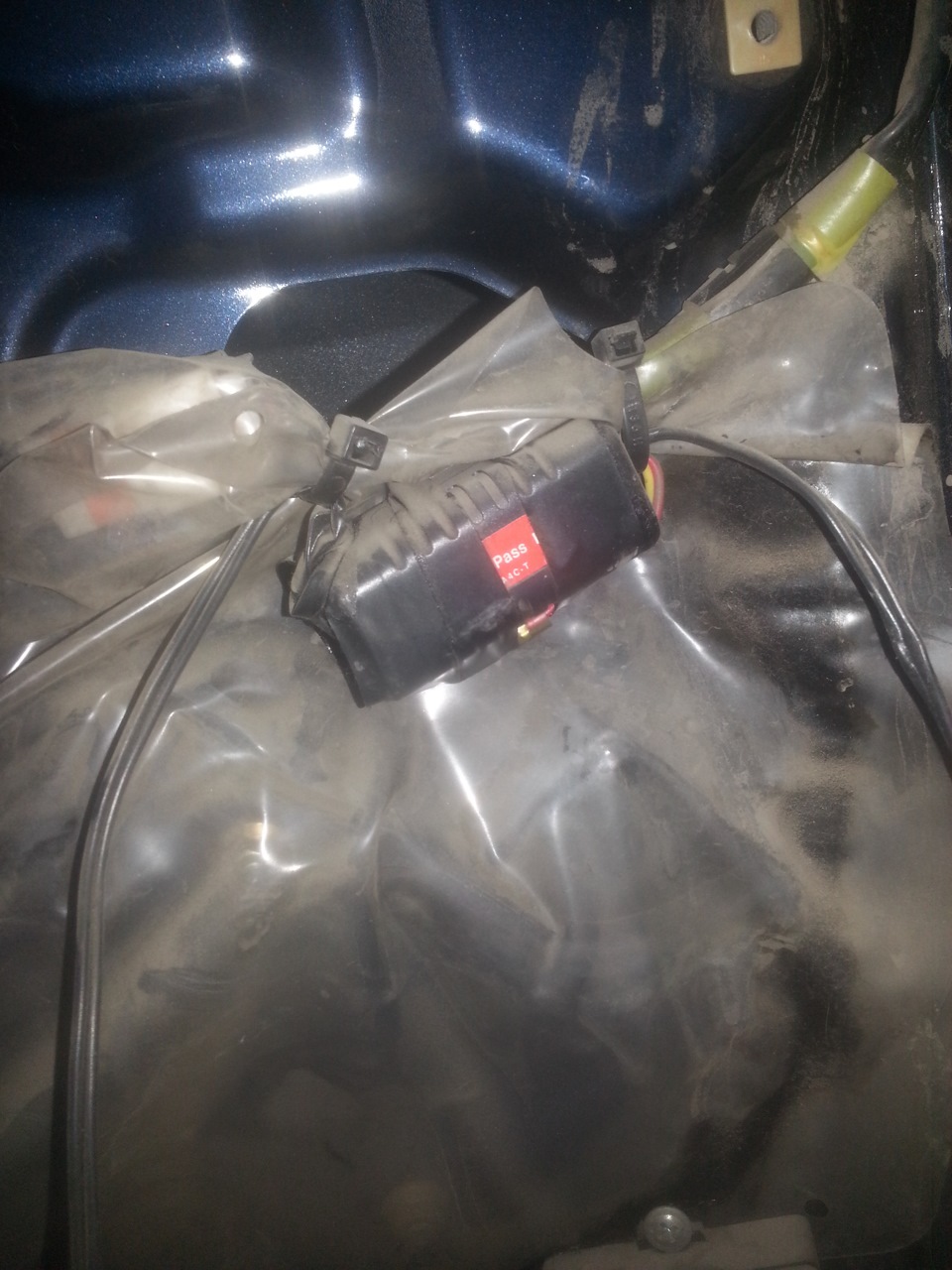

Вопрос 3. Для чего эти фильтра? Какой от них толк? Как будет работать без них?

Всем спасибо за внимание! Ждите продолжения!

Цена вопроса: 200 ₽

Mazda Familia 1999, двигатель гибридный 1.5 л., 88 л. с., передний привод, автоматическая коробка передач — автозвук

Машины в продаже

Mazda Familia, 1999

Mazda Familia, 1994

Mazda Familia, 1999

Mazda Familia, 2000

Смотрите также

Комментарии 25

Подскажи пожалуйста, на задние динамики какие провода идут? Ну цвет тоесть.

Я сам протягивал. Купил провод и протянул.

Подскажи пожалуйста, на задние динамики какие провода идут? Ну цвет тоесть.

По цветам даже не подскажу. Машину отдал брату очень давно.
А маркировка цветов в 99% случаев у Япов одинаковая.

Фильтра режут звук на разные частоты для пищалок и обычных динамиков

Привет!)
Вопрос №1
Штекер преднозначен для просто часов, бортового компа, который показывает только градусы за бортом и время, ну и еще один бортовой комп который показывает расход топливо и время и тд(обычно ставиться на мазда 626!короче как-то так))

Случайно распиновки нету?

Так бы можно было замутить что нибуть с этим проводом.
Спасибо за ответ.

Случайно распиновки нету?

Не особо он похож на разъем часов, по крайней мере, который у меня, но другого такого там быть скорее всего не может.
Распиновка полного разъема вот:
savepic.org/7130518.png

судя по всему это для бортового компа.

часы, часы-термометр, часы-термометр-бк — все это подключается на один и тот же разъем, да.

Подхлдит только японский бортовик.Или можно любой универсальный?

без раздербанивания разъема только штатные от 323 или 626, в теории от примаси тоже пойдет.
вот тут у меня www.drive2.ru/l/5623402/ есть фотографии двух вариантов.

Вопрос №2
Скорее всего два провода уходят на высокочастотный динамик (твитер) и другие два, на среднечастоиный. Вобщем в каждой двери по два динамика, маленький и обычный. (Это если по колхозному их называть)).
Вопрос №3
Динамик на фото не способен воспроизводить высокие частоты. Это среднечастотник. А если не способен, то зачем ему их получать? Они только искажать звук будут. Для этого и ставятся фильтра, которые пропускают только те частоты, которые способен воспроизвести динамик. Будет работать и без них, но качество звука должно быть хуже… (тоже по кохозному, но примерно как то так))

Выходит если мне менять колонки то желательно оставить фильтра?

Смотря какие колонки ты купишь. Бывает комплекты колонок, в которых эти фильтра (Кроссоверы) тоже прилагаются. Если так то я бы поменял, если кроссоверов не будет, то наверно стоит эти оставить.

Распиновка разъема автомагнитолы Mazda

Распиновка разъема автомагнитолы Mazda бывает крайне необходима в случае установки аппарата своими руками, без помощи со стороны специалистов. Правильная распиновка разъемов автомагнитолы Mazda очень поможет в манипуляции с проводами и в процессе других работ.

Для начала

Определимся вначале, какие виды и типы разъемов существуют(см.Какие бывают разъемы). Как правило, большая часть современных разъемов, включая и штатные устройства Мазда, оборудуется 2-я стандартными разъемами ISO.

Разъем ISO автомагнитолы Мазда

Один из выходов отвечает за подключение питания. Обычно такой разъем бывает окрашен в коричневый или серый цвета. Что касается второго, то он выкрашен всегда в черный цвет и предназначен для соединения с акустической системой.
Разъемы могут быть не только ISO, но и индивидуального свойства. Другими словами, в автомобиле просто не предусмотрен ISO и тогда приходится покупать переходник, обрезать провода и соединять их с колодкой по специальной схеме.

Примечание. Если осуществляется такой вариант соединения проводки, то надо в обязательном порядке использовать термоусадочные кембрики и не брезговать всевозможными мерами предосторожности.

Распиновка разъёмов автомагнитол в mazda

Важные моменты при осуществлении подключения:

• Особое внимание надо уделить главному плюсовому проводу, который желательно протянуть от аккумуляторной батареи;
• Подключение обязательно проводить с использованием предохранителя;
• Диаметр проводов не должен быть меньше, чем диаметр кабеля на разъеме аппарата.

Распиновка

Распиновка разъемов автомагнитол мазда

Зачем же нужна распиновка и в чем ее преимущества?
Осуществить подключение головного устройства в автомобиле самостоятельно несложно, но сделать это надо грамотно. В противном случае не избежать проблем со скорой разрядкой АКБ, отсутствием возможности использования устройства без ключа в замке зажигания и т.д. Зная правильную распиновку, все эти проблемы сводятся на нет.

Модели аппаратов Мазда

Рассмотрим некоторые модели устройств Мазда и приведем их распиновки.

Штатный аппарат Мазда 3

Распиновка разъемов автомагнитолы мазда

Как видим, расшифровка не представляет собой никакой сложности:

Под входом «a»	ACC	Сюда подключается провод, идущий на ЗЗ
Под входом «b»	AUX-CONT	Линейный вход, активизирующий кнопку Медиа. Рекомендуется перемкнуть входы «b» и «е»
Под входом «c»	M-Bus	Минусовой провод
Под входом «d»	TEXT CLOCK	По желанию
Под входом «e»	GND	Масса
Под входом «j»	Illum	Подсветка
Под входом «I»	TNS	Плюсовой провод
Под входом «p»	MUTE	Приглушение звука

Что касается распиновки на динамики, то схема все ясно показывает, какой провод плюсовой или минусовой на какой динамик подключать.

Особенности автомагнитолы

Данное устройство с цифровым чейнджером DMC-9088 является штатным для Мазда и отличается следующими возможностями:

• Проигрывает MP3 файлы с USB флешек и карт SD/MMC, а также различных переносных жестких дисков;
• Имеет дополнительный вход, чтобы осуществлять подключение дополнительных аудио источников;
• В автомагнитолу сигнал попадает напрямую через разъем;
• Если осуществить подключение по распиновке выше, то при включении зажигания в положение 1, произойдет автоматическое включение воспроизведения;
• На штатном дисплее будет отображаться номера треков и время их воспроизведения;
• Через порт USB может быть осуществлена зарядка мобильных устройств.

Мазда CQ-TT

Распиновка разъемов автомагнитол mazda

Данная автомагнитола для Мазда имеет уже немного другую схему разъемов.
В частности:

• Масса выведена на «b»;
• Линейные входы на «e» и «f»;
• Замок зажигания на «i»;
• Подсветка или управление антенной на «n»;
• Приглушение звука на «l».

Некоторые отличия заметны и в схеме подключения динамиков.
Остальные модели автомагнитол Мазда имеют такие же схемы распиновки разъемов.

Распиновки разъемов автомагнитол мазда

Подключение автомагнитол Мазда своими руками желательно проводить после просмотра видео обзора или фото – материалов.
Обязательна к изучению также инструкция. Сегодня можно приобрести различные штатные автомагнитолы Мазда, цена на которые зависит от возможностей аппарата и его оснащенности.

Абсолютное большинство водителей со стажем хорошо понимает, что из себя представляет распиновка штатных магнитол Мазда, и для чего она необходима. В двух словах, речь идет об уникальном интерфейсе подключения медиасистемы к бортовой системе автомобилей. Когда упоминается об особенностях разъема, то это связано со штатными медиасредствами, адаптированными под определенный автомобиль. В противном случае подключение осуществляется через универсальный разъем ISO. Предлагаем вам маленькую инструкцию – гайд, как подключить внешние устройства для расширения функциональности.

Магнитола Мазда

Распиновка магнитолы Мазда 3 и 6 выглядит, как показано на схеме:

• AUX
• Если вы хотите установить AUX на вашу Мазда 6 GH, специалисты рекомендуют сделать изменения интерфейса следующего характера.
• Усилитель
• Если вы хотите подключить усилитель, то нужно будет сделать врезку, как показано на схеме.
• Сабвуфер
• Сабвуфер подключаем аналогичным образом.

Распиновка магнитолы Мазда 3

Для чего необходимы эти изменения

Многие наши читатели отметят, что штатная магнитола обычно имеет на борту встроенный усилитель. Производитель говорит о выходе 20-30 ватт. Если в вашей модели указан 4х50 SurroundStereo и на выходе сабвуфер, это не больше, чем реклама, хорошего звука получить такими средствами просто нельзя. Конфигурация магнитол на Мазда 6 GH позволяет получить не очень качественный, но довольно громкий звук, но его нельзя сравнить с тем, что предлагаем вам получить, использовав приведенную обобщенную схему. Соответственно, неплохой звук уже у Мазда 5 и Демио, но современные средства и внешние устройства позволяют улучшить.

Как видно, распиновка магнитолы Мазда 6 аналогичная. Также поддается доработке с хорошим результатом на выходе. Если вы еще проведете дополнительный тюнинг салона по установке интерьерных датчиков, качественной музыки, можно рассчитывать на премиальную функциональность. Обратите внимание также на описание проводов, которое понадобится в установке. Предлагаем вариант описания для модели Демио.

Провода для подключения

Самостоятельное определение контактов

Определить контакты можно самостоятельно, но для этого придется демонтировать корпус, чтобы получить доступ к дорожкам микросхемы. Так, например, распиновка магнитолы Мазда 5 вручную позволяет добиться более широких возможностей.

распиновка магнитолы Мазда 5

С помощью внешних устройств многие водители доводят качество звучания медиасистемы последней Мазда 6 до эксклюзивного. Одновременно можно подключить камеру заднего вида, как это делают на Демио в автосалонах, добиться функций парктроника. Новые модели, совместимые с моделями Мазда 3, 5 и 6, имеют навигационную функциональность.

Отметим, что продукция Мазда 3 2008 совместима уже с современными магнитолами. Вы можете провести установку бесплатно.
